Lập trình hệ thống tự động hoá PLC-HMI-SCADA

Trong thời đại công nghiệp 4.0, sự chuyển đổi từ các dây chuyền thủ công sang các hệ thống xưởng sản xuất thông minh diễn ra với nhịp độ rất nhanh. Giám sát và điều khiển mạng lưới máy móc phức tạp không thể chỉ dựa vào sức người hay các công tắc cơ học truyền thống. Một hệ thống sản xuất muốn vận hành ổn định, kiểm soát tốt chất lượng và tối ưu chi phí chắc chắn cần đến sự kết hợp đồng bộ giữa PLC – HMI – SCADA.

Vậy hệ thống PLC – HMI – SCADA là gì? Vì sao ngày càng nhiều nhà máy lựa chọn đầu tư giải pháp này? Và quy trình lập trình, triển khai hệ thống tự động hóa chuẩn công nghiệp gồm những bước nào?

Bài viết dưới đây của VME TECH sẽ giúp bạn hiểu rõ toàn bộ về khái niệm, vai trò và các thành phần chủ chốt cũng như quy trình lập trình của hệ HMI và SCADA; đồng thời phân tích các xu hướng đột phá đang nổi lên và đề xuất lộ trình phát triển kỹ năng cần thiết cho người làm việc trong lĩnh vực này.

Hệ thống PLC - HMI - SCADA là gì?

Hệ thống tự động hóa công nghiệp là giải pháp ứng dụng thiết bị điều khiển và phần mềm giám sát nhằm thay thế hoặc giảm bớt thao tác thủ công trong vận hành sản xuất. Mục tiêu của tự động hóa là giúp nhà máy:

• Vận hành chính xác theo quy trình

• Tăng năng suất và ổn định chất lượng

• Giảm chi phí nhân sự vận hành

• Giám sát toàn bộ dây chuyền theo thời gian thực

• Phát hiện lỗi nhanh và xử lý kịp thời

- Trong hệ thống tự động hóa hiện đại, PLC – HMI – SCADA được xem là bộ “xương sống” giúp dây chuyền hoạt động thông minh và đồng bộ.

- HMI (Giao diện Người – Máy) và SCADA (Hệ thống Điều Khiển và Thu thập Dữ liệu giám sát) là hai khía cạnh cốt lõi trong lĩnh vực tự động hóa, hỗ trợ người vận hành quản lý và tương tác với hệ thống máy móc, thiết bị công nghiệp một cách hiệu quả.

- HMI là giao diện tương tác giữa người vận hành và thiết bị, cho phép người dùng quan sát trạng thái hoạt động thông qua các màn hình hiển thị trực quan, truy cập thông tin vận hành và gửi lệnh điều khiển một cách trực tiếp.

Trong khi đó SCADA là một hệ thống giám sát và điều khiển dữ liệu có phạm vi rộng hơn HMI, không chỉ hiển thị thông tin mà còn thu thập, lưu trữ và phân tích dữ liệu từ nhiều nguồn trong phạm vi địa lý lớn, đồng thời cung cấp khả năng điều khiển cấp cao cho toàn bộ quy trình sản xuất.

PLC - HMI - SCADA phối hợp với nhau ra sao?

Để dễ hình dung, có thể hiểu vai trò của từng thành phần như sau:

• PLC (Programmable Logic Controller): Bộ điều khiển lập trình, đóng vai trò “bộ não” xử lý tín hiệu từ cảm biến và điều khiển thiết bị chấp hành như motor, van, relay, biến tần…

• HMI (Human Machine Interface): Màn hình giao diện vận hành, giúp kỹ thuật viên thao tác trực quan, xem trạng thái máy, bật/tắt thiết bị, cài đặt thông số.

• SCADA (Supervisory Control And Data Acquisition): Hệ thống giám sát điều khiển tập trung, quản lý dữ liệu toàn nhà máy, cảnh báo lỗi, lưu lịch sử sản xuất, xuất báo cáo và phân tích hiệu suất.

PLC thực hiện điều khiển trực tiếp.
HMI là nơi người vận hành thao tác tại máy.
SCADA quản lý tổng thể, theo dõi nhiều PLC, nhiều dây chuyền, nhiều khu vực cùng lúc.

Sự kết hợp của 3 hệ thống này giúp doanh nghiệp vận hành dây chuyền hiện đại, ổn định và tối ưu nhất.

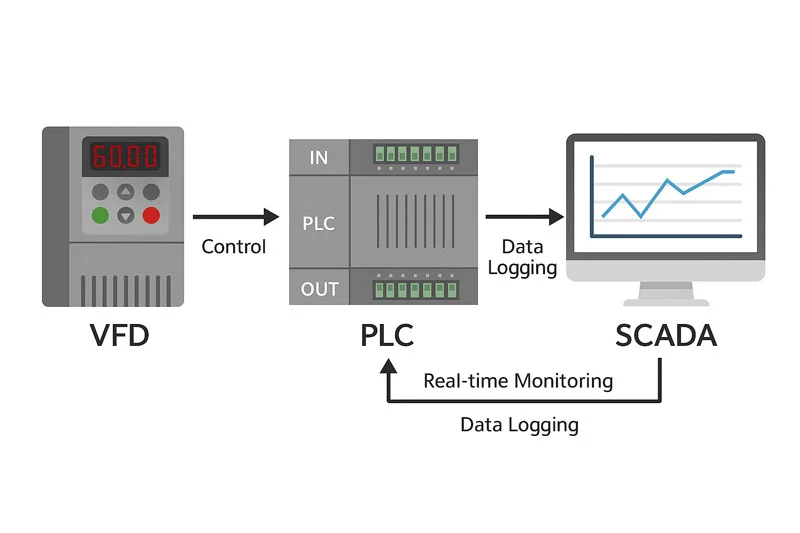

Sự kết hợp giữa PLC - HMI - SCADA

Vì sao doanh nghiệp nên đầu tư hệ thống PLC - HMI - SCADA?

Việc lập trình HMI/SCADA không chỉ là một kỹ năng kỹ thuật mà còn là một yếu tố chiến lược thiết yếu, hỗ trợ doanh nghiệp tối ưu hóa quy trình sản xuất và mang lại nhiều lợi ích thực tiễn trong bối cảnh cạnh tranh toàn cầu.

Tự động hóa quy trình

Thay vì điều khiển thủ công dựa trên kinh nghiệm cá nhân, hệ thống PLC vận hành theo các logic được lập trình sẵn, đảm bảo quy trình sản xuất diễn ra đúng chuẩn và nhất quán. Nhờ đó, mức sai lệch trong vận hành được giảm thiểu, hạn chế sự phụ thuộc vào nguồn nhân lực có nhiều năm kinh nghiệm.

Tăng năng suất

Việc triển khai HMI/SCADA đóng vai trò then chốt trong việc nâng cao hiệu quả sản xuất bằng cách cung cấp chức năng giám sát và điều khiển chính xác, giảm thiểu sự phụ thuộc vào thao tác thủ công. HMI/SCADA góp phần giảm thiểu lỗi do con người nhờ giao diện trực quan và khung tự động hóa, hạn chế can thiệp sai lệch.

Ngoài ra, hệ thống còn tối ưu hóa quy trình sản xuất nhờ dữ liệu thời gian thực, cho phép điều chỉnh các tham số vận hành ngay khi cần thiết để đạt hiệu suất tối ưu. Kết quả là doanh nghiệp có thể tiết kiệm năng lượng và chi phí bằng cách kiểm soát nghiêm ngặt các nguồn lực và giảm thiểu lãng phí.

Giảm phụ thuộc nhân công

Với PLC - HMI - SCADA, số lượng nhân sự vận hành có thể giảm đáng kể. Một người có thể giám sát nhiều thiết bị, nhiều khu vực hoặc nhiều dây chuyền cùng lúc.

Điều này đặc biệt quan trọng với doanh nghiệp đang gặp khó khăn trong việc tuyển kỹ thuật vận hành hoặc muốn tối ưu chi phí nhân sự.

Giám sát sản xuất theo thời gian thực

Hệ thống SCADA cho phép giám sát toàn bộ dữ liệu như:

• Nhiệt độ, áp suất, lưu lượng

• Tốc độ motor, trạng thái van

• Số lượng sản phẩm, thời gian chạy máy

• Lỗi thiết bị, cảnh báo hệ thống

Nhờ đó, nhà quản lý có thể theo dõi mọi hoạt động sản xuất mọi lúc, mọi nơi thông qua máy tính hoặc hệ thống mạng nội bộ.

Hạn chế lỗi vận hành

Một trong những lợi ích lớn nhất của hệ thống PLC – HMI – SCADA là giảm lỗi do con người gây ra.

PLC được lập trình logic liên động an toàn giúp hạn chế các lỗi như:

• Chạy sai trình tự

• Đóng/mở van sai thời điểm

• Khởi động motor khi chưa đủ điều kiện

• Quá tải, quá nhiệt nhưng không phát hiện kịp

Ngoài ra, SCADA còn giúp cảnh báo lỗi ngay lập tức để đội kỹ thuật xử lý nhanh, giảm thiểu thiệt hại.

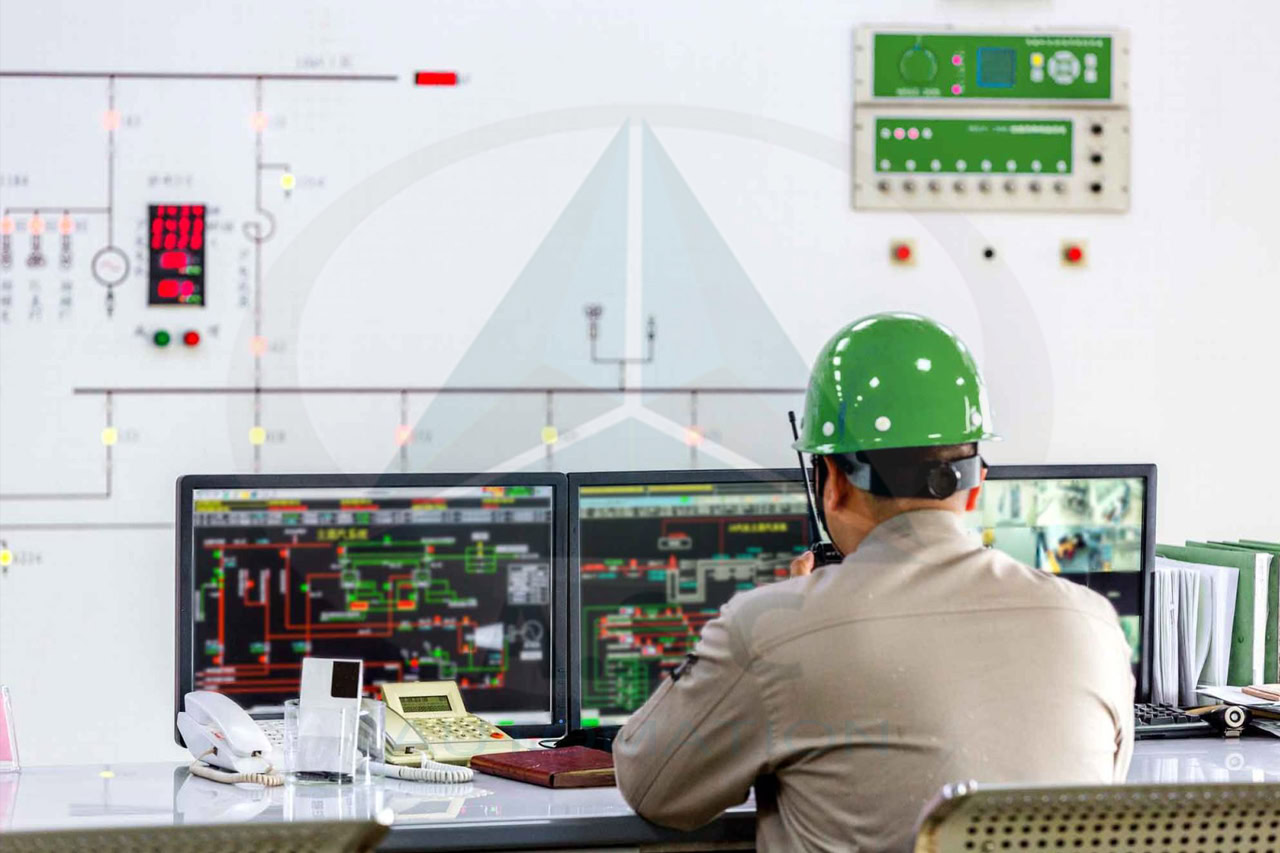

Vì sao doanh nghiệp nên đầu tư hệ thống PLC - HMI - SCADA?

Lập trình PLC - HMI - SCADA gồm những hạng mục nào?

Một dự án tự động hóa chuyên nghiệp không chỉ dừng lại ở việc viết chương trình PLC, mà cần triển khai đồng bộ từ điều khiển đến giám sát và báo cáo dữ liệu. Dưới đây là các hạng mục quan trọng trong lập trình hệ thống PLC – HMI – SCADA.

Lập trình PLC

PLC là bộ điều khiển logic lập trình cho phép người vận hành hoặc người dùng giám sát hệ thống và giúp họ đưa ra quyết định đúng lúc. Do đó lập trình PLC yêu cầu tư duy logic, kinh nghiệm thực tế và tuân thủ tiêu chuẩn an toàn.

Điều khiển motor, van, cảm biến

Hệ thống PLC sẽ nhận tín hiệu từ cảm biến như:

• Sensor tiệm cận

• Cảm biến áp suất

• Cảm biến mức

• Encoder

• Loadcell

• Cảm biến nhiệt độ

Sau đó PLC điều khiển các thiết bị như:

• Motor 1 pha / 3 pha

• Biến tần

• Servo

• Van khí nén, van điện từ

• Relay, contactor, SSR

Đây là phần cơ bản nhất nhưng cực kỳ quan trọng trong mọi dự án tự động hóa.

Logic liên động an toàn

Logic liên động giúp hệ thống vận hành đúng trình tự và đảm bảo an toàn. Ví dụ:

• Motor chỉ được chạy khi cửa an toàn đóng

• Van chỉ mở khi áp suất đạt ngưỡng cho phép

• Không cho phép chạy băng tải khi có vật cản

• Dừng toàn hệ thống khi phát hiện lỗi nghiêm trọng

Đây là yếu tố quyết định hệ thống có ổn định và an toàn lâu dài hay không.

Điều khiển PID, timer, counter…

Trong công nghiệp, nhiều hệ thống yêu cầu điều khiển chính xác như:

• Điều khiển nhiệt độ lò sấy

• Điều khiển áp suất khí nén

• Điều khiển lưu lượng nước hoặc hóa chất

• Điều khiển tốc độ motor

Lúc này PLC cần triển khai các thuật toán như:

• PID Control

• Timer, Counter

• Ramp tốc độ

• Điều khiển theo công thức sản xuất (Recipe)

Một đơn vị lập trình chuyên nghiệp phải đảm bảo hệ thống chạy ổn định, không dao động và dễ hiệu chỉnh.

Thiết kế giao diện HMI

HMI là thiết bị hoặc phần mềm giao diện giữa con người và máy móc, đóng vai trò như một cầu nối trực quan để người vận hành có thể giám sát và điều khiển hệ thống tự động hóa mà không cần tiếp xúc trực tiếp với bộ điều khiển. Chức năng chính của HMI bao gồm: hiển thị các thông số hoạt động như nhiệt độ, áp suất, tốc độ; cung cấp các điều khiển như nút khởi động/dừng, tăng giảm; và hiển thị cảnh báo sự cố nhằm giúp người vận hành nhận diện và xử lý kịp thời tình trạng của hệ thống.

HMI đóng vai trò cầu nối giữa người vận hành và hệ thống PLC. Một giao diện HMI tốt giúp vận hành dễ dàng, giảm thao tác sai và tăng hiệu quả quản lý.

Màn hình điều khiển

Màn hình điều khiển hiển thị trạng thái thiết bị, các nút thao tác như:

• Start/Stop

• Auto/Manual

• Reset lỗi

• Cài đặt thông số tốc độ, nhiệt độ, thời gian

Thiết kế HMI cần trực quan, dễ nhìn, bố cục rõ ràng để kỹ thuật viên thao tác nhanh.

Màn hình cảnh báo lỗi

HMI cần có phần hiển thị Alarm giúp người vận hành biết chính xác lỗi gì đang xảy ra như:

• Quá dòng motor

• Mất tín hiệu cảm biến

• Quá nhiệt

• Thiếu nguyên liệu

• Mất áp suất khí nén

Ngoài hiển thị lỗi, hệ thống cần hướng dẫn cách xử lý để giảm thời gian dừng máy.

Màn hình thống kê

Một hệ thống chuyên nghiệp không thể thiếu phần thống kê, ví dụ:

• Số lượng sản phẩm theo ca

• Thời gian chạy máy / dừng máy

• Số lần lỗi xảy ra

• Tỷ lệ đạt / lỗi sản phẩm

Thống kê trực tiếp trên HMI giúp quản lý ca sản xuất hiệu quả hơn.

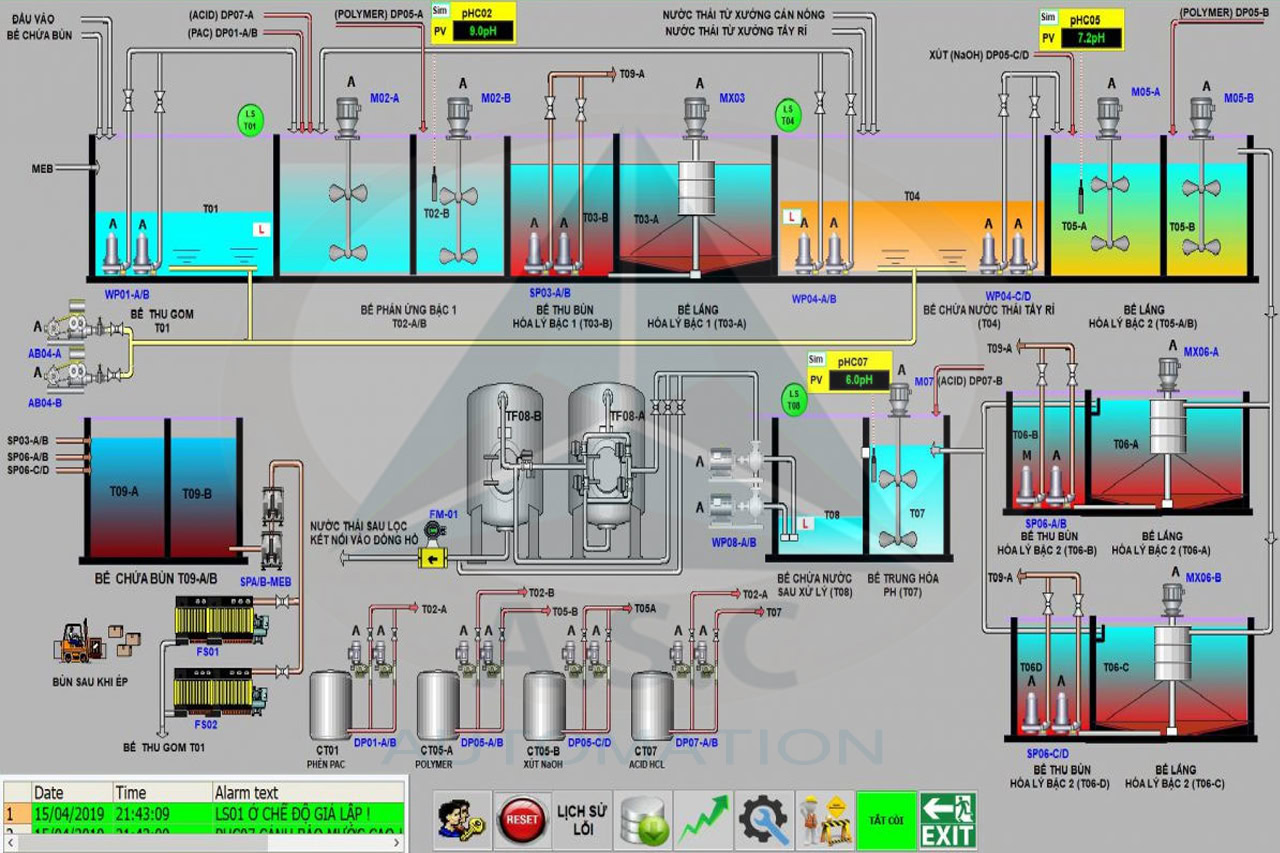

Xây dựng Scada giám sát trung tâm

SCADA là hệ thống giám sát và điều khiển dùng để thu thập dữ liệu, cho phép điều khiển tập trung và theo dõi hoạt động của các hệ thống công nghiệp phân tán trên phạm vi rộng. Nó hỗ trợ việc giám sát liên tục và điều khiển từ xa nhằm quản lý hiệu quả các quá trình sản xuất và dịch vụ.

Alarm & Event

SCADA ghi nhận đầy đủ:

• Cảnh báo lỗi (Alarm)

• Sự kiện vận hành (Event)

• Thời gian phát sinh và thời gian xử lý

Điều này cực kỳ hữu ích trong việc phân tích nguyên nhân lỗi và đánh giá hiệu quả vận hành.

​​​​​​​ Lưu dữ liệu lịch sử

SCADA có khả năng lưu lịch sử dữ liệu trong database, phục vụ truy xuất và phân tích như:

• Nhiệt độ theo từng giờ

• Áp suất theo từng ngày

• Sản lượng theo từng ca

• Dữ liệu điện năng tiêu thụ

Nhờ dữ liệu lịch sử, doanh nghiệp có thể đánh giá xu hướng và tối ưu hệ thống sản xuất.

​​​​​​​ Biểu đồ Trend

Trend giúp theo dõi biến động thông số theo thời gian. Đây là công cụ quan trọng để phát hiện bất thường như:

• Nhiệt độ tăng dần bất thường

• Áp suất dao động liên tục

• Tốc độ motor không ổn định

Trend giúp bảo trì dự đoán và giảm nguy cơ hư hỏng thiết bị.

​​​​​​​ Báo cáo sản xuất tự động

SCADA hiện đại có thể xuất báo cáo theo ngày/tuần/tháng, bao gồm:

• Tổng sản lượng

• Hiệu suất dây chuyền

• Thời gian downtime

• Danh sách lỗi phát sinh

• Biểu đồ hiệu suất

Báo cáo tự động giúp ban quản lý ra quyết định nhanh và chính xác hơn.

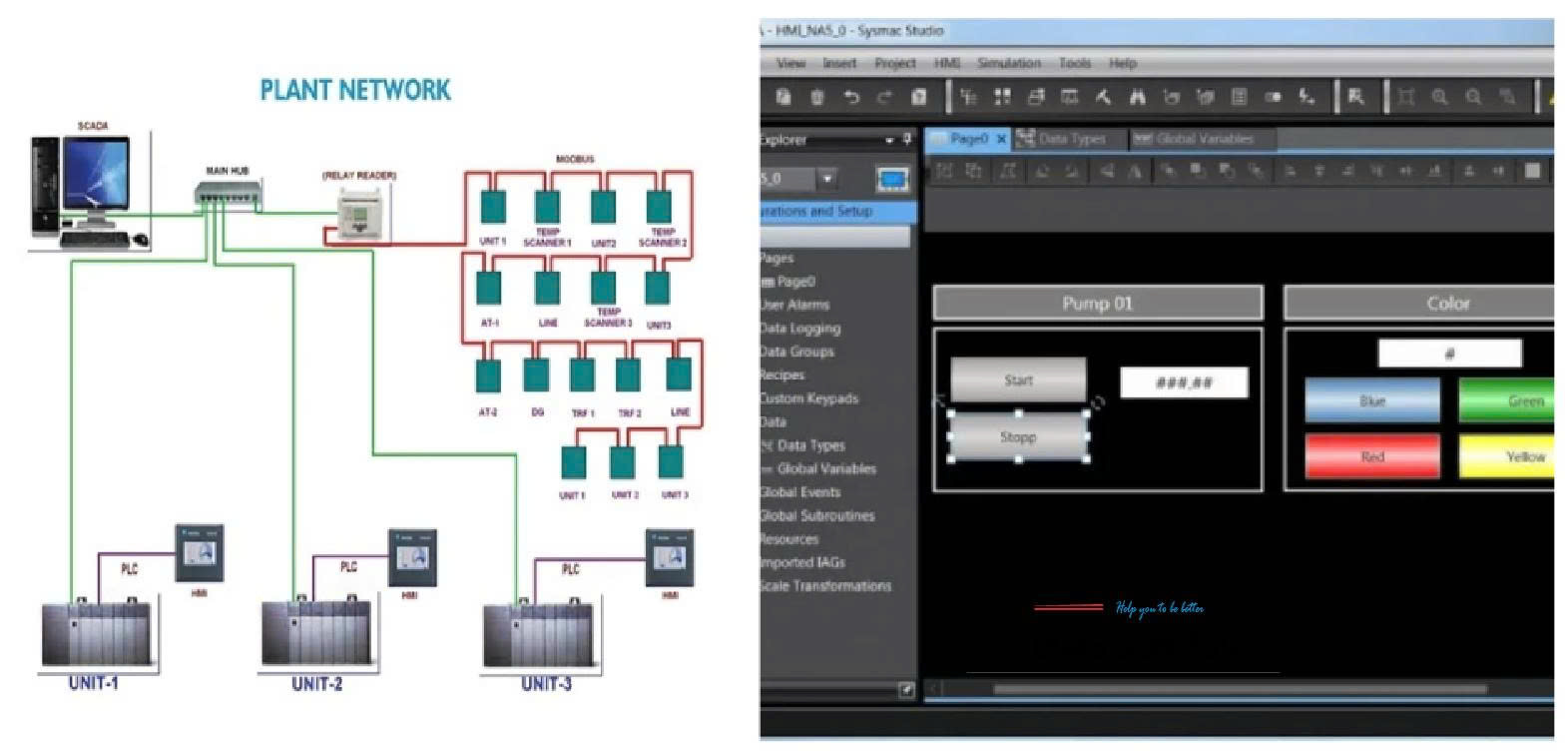

Lập trình PLC - HMI - SCADA gồm những hạng mục nào?

Quy trình lập trình hệ thống PLC – HMI – SCADA chuẩn công nghiệp

Để hệ thống hoạt động ổn định và bàn giao đúng tiêu chuẩn, cần triển khai theo quy trình bài bản. Dưới đây là quy trình chuẩn thường được áp dụng trong các dự án tự động hóa chuyên nghiệp.

Bước 1: Khảo sát hiện trạng nhà máy và thiết bị

Đây là bước nền tảng để đảm bảo lập trình đúng yêu cầu thực tế. Kỹ sư sẽ khảo sát:

• Dây chuyền hiện tại đang vận hành thế nào

• Thiết bị đang sử dụng (motor, biến tần, cảm biến…)

• Tủ điện hiện trạng

• Nhu cầu mở rộng trong tương lai

• Yêu cầu về sản lượng, tốc độ, chất lượng

Khảo sát càng chi tiết thì giải pháp lập trình càng chính xác, tránh sửa đổi nhiều về sau.

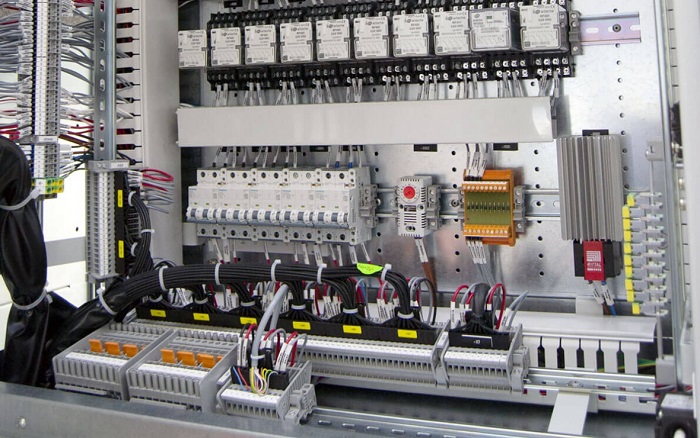

Bước 2: Lập bản vẽ điện và sơ đồ điều khiển

Sau khảo sát, đội kỹ thuật sẽ triển khai bản vẽ:

• Sơ đồ nguyên lý điện

• Sơ đồ đấu nối I/O PLC

• Layout tủ điện

• Sơ đồ mạng truyền thông (Modbus, Profinet, Ethernet/IP…)

Bản vẽ điện rõ ràng giúp thi công dễ dàng và thuận tiện bảo trì sau này.

Bước 3: Thiết kế giải thuật điều khiển PLC

Đây là bước xây dựng logic vận hành, bao gồm:

• Trình tự chạy máy

• Chế độ Auto/Manual

• Điều kiện liên động an toàn

• Các tình huống lỗi và cách xử lý

• Quy trình reset và recovery khi mất điện

Giải thuật càng rõ ràng thì quá trình lập trình PLC càng nhanh và hạn chế sai sót.

Bước 4: Sau khi có giải thuật, kỹ sư tiến hành

• Viết chương trình PLC

• Test logic trên phần mềm mô phỏng (nếu có)

• Test I/O thực tế tại hiện trường

• Kiểm tra tín hiệu cảm biến, thiết bị chấp hành

Test I/O là bước quan trọng để đảm bảo thiết bị hoạt động đúng và ổn định trước khi đưa vào vận hành chính thức.

Bước 5: Thiết kế giao diện HMI trực quan

Kỹ sư thiết kế giao diện theo tiêu chí:

• Dễ thao tác

• Hiển thị rõ trạng thái máy

• Có cảnh báo lỗi và hướng dẫn xử lý

• Có thống kê cơ bản

Giao diện HMI càng tối ưu thì người vận hành càng dễ sử dụng và giảm lỗi thao tác.

Bước 6: Cấu hình SCADA (logging, alarm, report)

Hệ thống SCADA sẽ được cấu hình đầy đủ tính năng:

• Logging dữ liệu

• Alarm & Event

• Trend biểu đồ

• Báo cáo tự động

• Kết nối nhiều PLC và nhiều thiết bị

Tùy quy mô nhà máy, SCADA có thể triển khai trên máy chủ riêng hoặc máy tính vận hành trung tâm.

Bước 7: Chạy thử, nghiệm thu và bàn giao

Sau khi hoàn thiện, hệ thống được chạy thử thực tế:

• Test toàn bộ chế độ Auto/Manual

• Kiểm tra các tình huống lỗi

• Kiểm tra tốc độ phản hồi

• Kiểm tra dữ liệu SCADA có ghi nhận chính xác

Sau đó tiến hành nghiệm thu và bàn giao kèm hướng dẫn vận hành cho đội kỹ thuật nhà máy.

Dịch vụ lập trình PLC – HMI – SCADA chuyên nghiệp tại VME TECH

Nếu doanh nghiệp của bạn đang cần một đơn vị triển khai hệ thống PLC – HMI – SCADA bài bản, đảm bảo vận hành ổn định và có tài liệu bàn giao đầy đủ, VME TECH là lựa chọn đáng tin cậy.

VME TECH sở hữu đội ngũ kỹ sư tự động hóa có nhiều năm kinh nghiệm, tham gia từ các dự án đơn giản đến mức độ phức tạp. VME TECH thiết kế và vận hành các hệ thống điều khiển cho nhiều ứng dụng đa dạng, đặc biệt ở những lĩnh vực đòi hỏi tiêu chuẩn nghiêm ngặt như dầu khí và công nghệ cao.

VME TECH là đơn vị chuyên cung cấp giải pháp tự động hóa công nghiệp, tập trung vào các dịch vụ:

• Lập trình PLC cho dây chuyền sản xuất

• Thiết kế và lập trình HMI vận hành

• Xây dựng hệ thống SCADA giám sát trung tâm

• Cải tạo – nâng cấp hệ thống điều khiển cũ

• Thiết kế tủ điện điều khiển theo yêu cầu

• Tích hợp biến tần, servo, hệ thống cảm biến, đo lường

Nhờ đội ngũ kỹ sư có kinh nghiệm thực chiến tại nhiều nhà máy, đảm bảo giải pháp đưa ra luôn phù hợp thực tế và tối ưu chi phí. Dưới đây là những lý do mà bạn nên chọn Dịch vụ lập trình PLC – HMI – SCADA chuyên nghiệp tại VME TECH.

​​​​​​​ Cam kết của chúng tôi

VME TECH cam kết triển khai hệ thống theo tiêu chuẩn công nghiệp, đảm bảo:

• Logic điều khiển an toàn, ổn định

• Chạy đúng quy trình công nghệ của nhà máy

• Dễ vận hành, dễ bảo trì, dễ mở rộng

• Hạn chế tối đa lỗi phát sinh sau bàn giao

Mỗi dự án đều được kiểm tra nghiêm ngặt trước khi nghiệm thu.

​​​​​​​ Thời gian triển khai nhanh

Một ưu điểm quan trọng của VME TECH là khả năng triển khai nhanh nhờ:

• Quy trình làm việc rõ ràng

• Kỹ sư trực tiếp khảo sát và lập giải thuật

• Có kinh nghiệm xử lý nhiều hệ thống tương tự

Nhờ đó doanh nghiệp giảm thời gian dừng máy, sớm đưa hệ thống vào vận hành để tối ưu sản xuất.

​​​​​​​ Hỗ trợ bảo trì và nâng cấp

Hệ thống tự động hóa không chỉ cần chạy ổn định lúc ban đầu mà còn cần được bảo trì và cải tiến lâu dài.

VME TECH cung cấp dịch vụ:

• Bảo trì định kỳ

• Xử lý lỗi từ xa hoặc tại nhà máy

• Nâng cấp phần mềm điều khiển khi mở rộng dây chuyền

• Tối ưu chương trình PLC để tăng tốc độ và giảm lỗi

Điều này giúp doanh nghiệp yên tâm vận hành lâu dài.

​​​​​​​ ​​​​​​​Có tài liệu bàn giao đầy đủ

Một dự án chuyên nghiệp bắt buộc phải có tài liệu đầy đủ để đội kỹ thuật nhà máy dễ dàng quản lý về sau.

VME TECH bàn giao đầy đủ:

• File chương trình PLC – HMI – SCADA

• Sơ đồ điện, sơ đồ I/O

• Danh sách thiết bị, thông số kỹ thuật

• Hướng dẫn vận hành

• Hướng dẫn xử lý lỗi và bảo trì cơ bản

Đây là điểm khác biệt lớn giúp doanh nghiệp không bị phụ thuộc vào nhà thầu sau khi bàn giao.

Hệ thống tự động hóa PLC – HMI – SCADA là giải pháp cốt lõi giúp nhà máy nâng cao năng suất, giảm lỗi vận hành và quản lý sản xuất theo thời gian thực. Để triển khai hiệu quả, kỹ sư lập trình cần nắm rõ yêu cầu thực tế của khách hàng, đặc điểm dây chuyền và mục tiêu vận hành của từng doanh nghiệp.

Đội ngũ kỹ thuật của VME TECH có kinh nghiệm triển khai đa dạng dự án, từ những hệ thống điều khiển đơn giản với số lượng I/O ít, sử dụng rơ-le lập trình, cho đến các giải pháp tự động hóa quy mô lớn với nhiều PLC kết nối đồng bộ trong cùng một hệ thống điều khiển trung tâm. Nhờ đó, VME TECH có thể đáp ứng linh hoạt nhiều cấp độ ứng dụng, đảm bảo hệ thống hoạt động ổn định, an toàn và dễ mở rộng trong tương lai.

Nếu bạn đang cần triển khai hoặc nâng cấp hệ thống tự động hóa cho nhà máy, hãy lựa chọn VME TECH – đơn vị chuyên lập trình PLC – HMI – SCADA chuyên nghiệp, triển khai nhanh, hỗ trợ lâu dài và cam kết hiệu quả vận hành thực tế.

Liên hệ VME TECH ngay hôm nay để được tư vấn giải pháp phù hợp và báo giá tối ưu cho doanh nghiệp của bạn.
