Giải pháp bơm nước năng lượng mặt trời đơn giản nhất

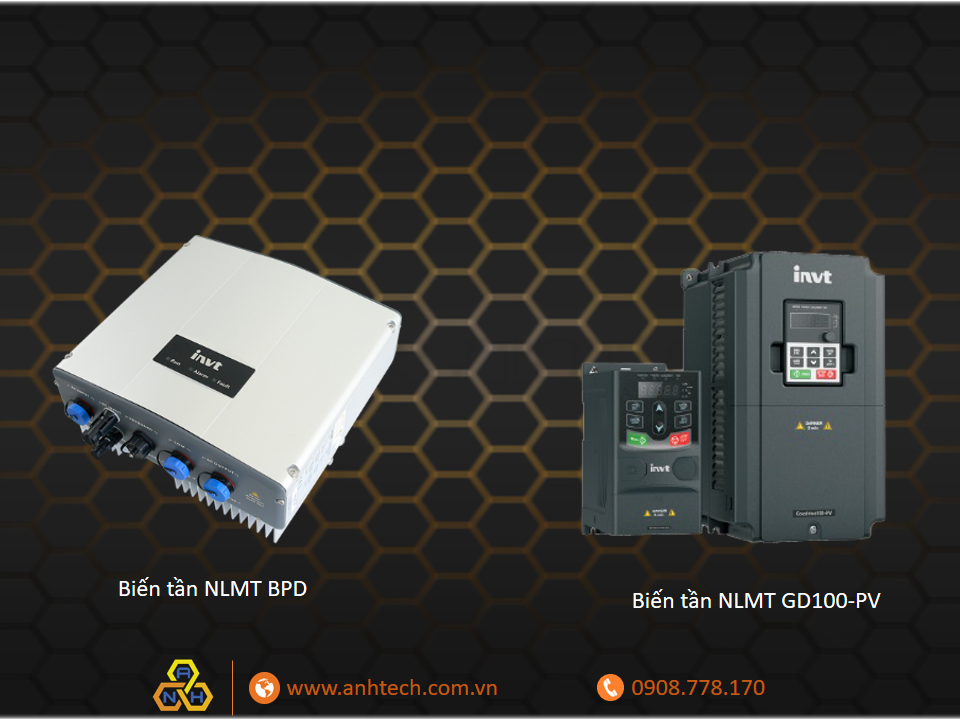

1. Biến tần năng lượng mặt trời của INVT GD100 – PV hoặc BPD

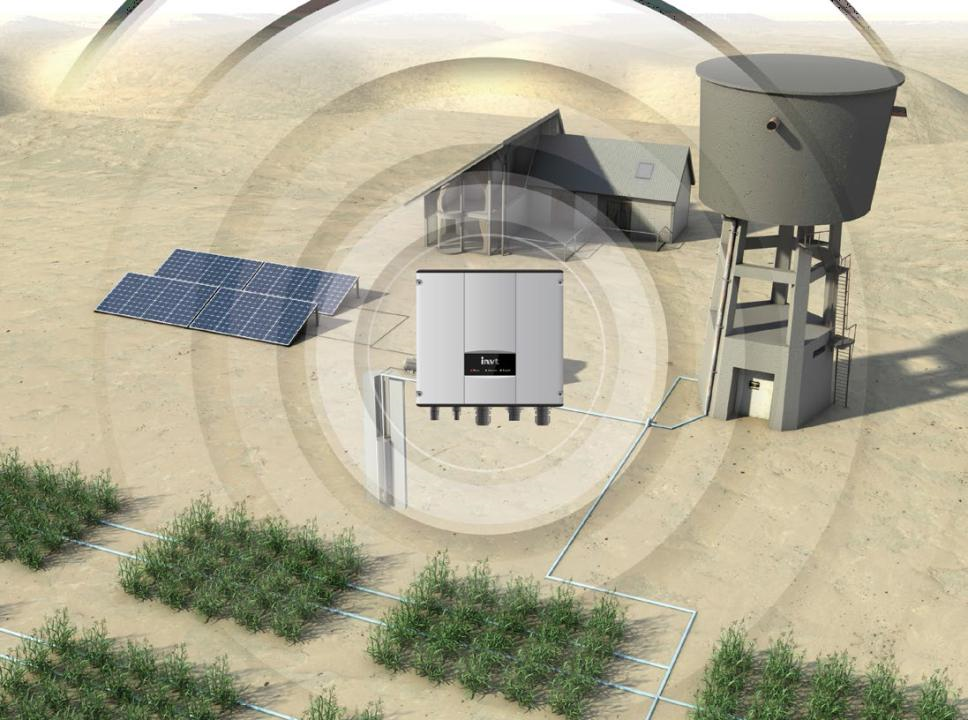

Giải pháp bơm nước năng lượng mặt trời, Nguyên lý hoạt động của hệ thống

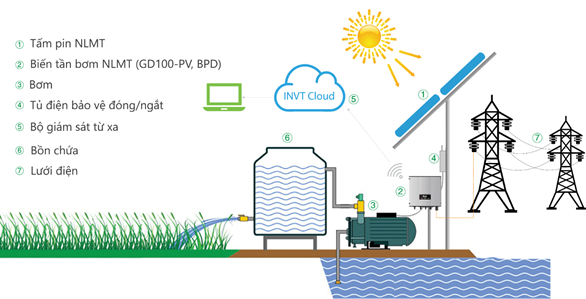

Hình mô phỏng giải pháp hệ thống bơm nước năng lượng mặt trời

• Nguyên lý hoạt động: Tấm pin sẽ nhận năng lượng bức xạ mặt trời và chuyển hóa thành điện năng cung cấp cho biến tần năng lượng mặt trời để điều khiển máy bơm nước 1 pha hoặc 3 pha (220V/ 380V) mà không cần điện lưới. Nước được bơm trực tiếp từ sông, giếng cung cấp cho việc tưới tiêu trực tiếp hoặc có thể được dữ trữ vào bể chứa, bồn chứa nước trên cao để sẵn sang cho việc tưới tiêu bất kỳ thời điểm nào trong ngày.
• Các dòng biến tần bơm nước năng lượng mặt trời INVT gồm BPD và GD100-PV.

• Đối với dòng biến tần BPD, đây là dòng biến tần sử dụng cho các động cơ bơm nước 1 pha 220V và 3 pha 220V có dải công suất từ 0.7 đến 2.2kW, biến tần bơm nước năng lượng mặt trời BPD tích hợp mạch MPPT cho hiệu suất chuyển đổi cao, hỗ trợ đầu vào nguồn AC 220V của lưới điện và hỗ trợ chuyển mạch tự động sang sử dụng điện lưới khi phát hiện năng lượng mặt trời không đủ công suất

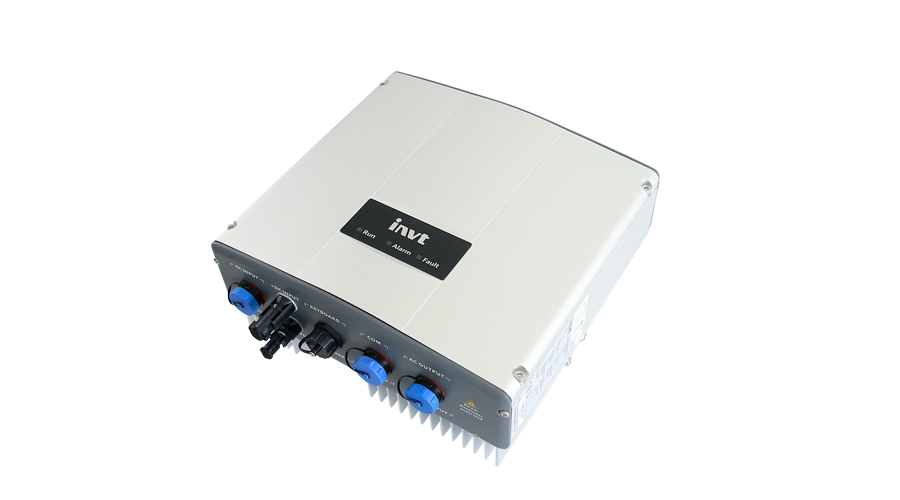

Biến tần BPD công suất 0.7 – 2.2kW

• Dòng biến tần bơm nước năng lượng mặt trời GD100-PV, đây là dòng sản phẩm biến tần năng lượng mặt trời chuyên dụng cho các động cơ bơm 3 pha 380V, dải công suất từ 0.7kW đến 110kW. Thích hợp với mọi loại động cơ cỡ lớn. Với dòng biến tần năng lượng mặt trời này, người sử dụng có thể kết hợp thêm với lưới điện, bộ biến tần vẫn hỗ trợ đầu vào AC 380V, khi có nhu cầu sử dụng song song 2 nguồn, bạn có thể đấu nối thêm lưới.
• Ngoài ra, với nhu cầu tiết kiệm số tấm pin sử dụng trong dải công suất bơm từ 0.7 –  2.2kW, chúng tôi sử dụng thêm mạch boost áp để giảm bớt số lượng tấm pin – giảm chi phí đầu tư cho khách hàng nhưng vẫn đảm bảo hệ thống hoạt động ổn định và tối ưu.

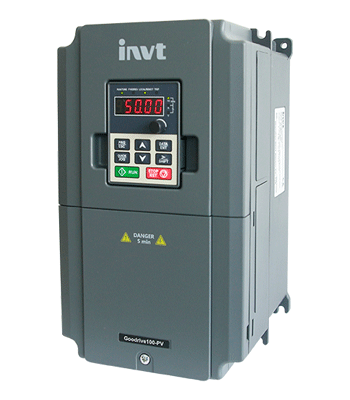

Biến tần GD100-PV công suất từ 0.7 – 110kW

2. Ưu điểm của giải pháp bơm nước năng lượng mặt trời

• Giải pháp bơm nước năng lượng mặt trời phù hợp với tất cả các loại bơm thông dụng ( 1pha, 3 pha 220/ 380V) có sẵn trên thị trường.
• Không tốn chi phí nhiên liệu, không phụ thuộc điện lưới, máy nổ.
• Hệ thống hoạt động hoàn toàn tự động nên không tốn chi phí vận hành.
• Hệ thống hoạt động ổn định và bảo vệ động cơ, giúp kéo dài tuổi thọ hệ thống bơm.
• Giảm chi phí bảo trì, sửa chữa.
• Giải pháp bơm nước năng lượng mặt trời không ô nhiễm môi trường và tiếng ồn như hệ thống sử dụng động cơ diezel.
• Hệ thống được cung cấp full giải pháp, đơn giản, lắp đặt nhanh chóng dễ dàng vận hành.
• Với giải pháp bơm nước năng lượng mặt trời, quý khách hàng có thể chủ động về nguồn điện và nguồn nước tưới cho cây trồng, giải pháp bơm nước năng lượng mặt trời thích hợp với các khu vực khách hàng ở vùng chưa có lưới điện hoặc lưới điện không ổn định. Hệ thống này có thể giải quyết được các bài toán về tưới tiêu. Ngoài ra với việc ứng dụng thiết bị có nhiều tính năng vượt trội thì việc bảo trì bảo dưỡng và hư hại thiết bị gần như rất khó xảy ra nếu quý khách hàng tuân thủ quy định hướng dẫn vận hành từ nhà sản xuất. Khắc phục được yếu điểm của các động cơ máy nổ.
• Bên cạnh đó, chi phí đầu tư hệ thống khá thấp nhưng đem lại hiệu quả cao cho khách hàng, đầu tư một lần nhưng có thể sử dụng được lên đến 20 – 25 năm.

3. Hướng dẫn tính toán chọn công suất tấm pin và biến tần

• Công suất điện của động cơ: P₁ = P_đm / η (với η là hệ số công suất của động cơ)
• Chọn biến tần điều khiển động cơ bơm: P_inverter ≥ P_đm
• Số lượng tấm pin tương ứng: N = P₁ / P_pin
• Biến tần 380V => V_DC  bus yêu cầu = 550V như vậy số lượng tấm pin mắc nối tiếp tối đa: V_max = 550V / V_mp
• Biến tần 220V => V_DC  bus yêu cầu = 330V như vậy số lượng tấm pin mắc nối tiếp tối đa: V_max = 550V / V_mp
• (Với Vmp = điện áp hoạt động của tấm pin NLMT)

Đặc điểm của giải pháp bơm nước năng lượng mặt trời:

• Nếu trời nắng mạnh, tấm pin sẽ nhận được lượng bức xạ cao đồng thời sẽ tạo ra công suất cao và hệ thống bơm mạnh. Khi trời nắng yếu hoặc do mây che phủ nhẹ, tấm pin sẽ nhận được lượng bức xạ thấp, công suất do tấm pin cung cấp sẽ giảm, hệ thống bơm yếu hơn.
• Công suất bơm thay đổi theo từng thời điểm bởi tác động của bức xạ mặt trời, do đó lưu lượng nước cũng thay đổi theo.
• Với giải pháp bơm nước năng lượng mặt trời. Nếu 1 ngày nắng tốt, thời gian tưới ổn định nằm vào khung giờ 9h00 – 15h00.

4. Cấu hình hệ thống

• Tấm pin năng lượng mặt trời
• Biến tần năng lượng mặt trời
• Tủ điện đóng cắt bảo vệ
• Các thiết bị ngoại vi: bộ giám sát, giàn khung, dây cáp đấu nối…v..

5. Cài đặt thông số biến tần

• Thông số logic điều khiển

• Cài đặt thông số động cơ

• Cài đặt thông số sử dụng NLMT
